型號：ERF 8.7/15KV 1*50
電壓等級：8.7/15KV

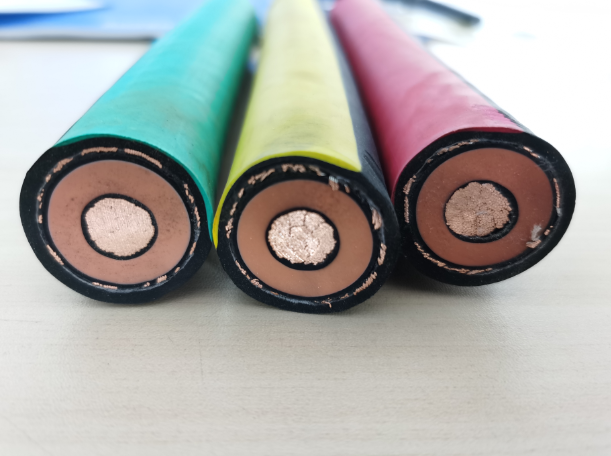

導體
導體采用鍍錫退火軟銅導體，導體應符合GB/T 3956-2008中第5種軟銅導體的規定，導體外繞包半導電帶。
2.2 絕緣

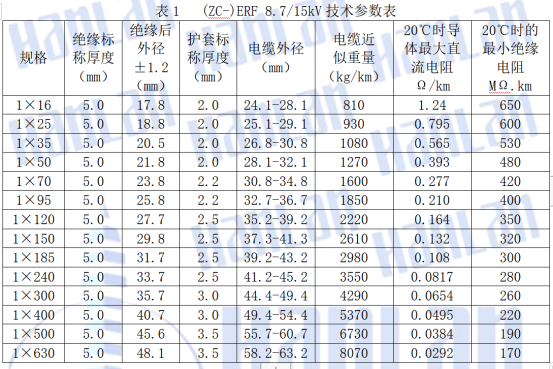

絕緣采用乙丙橡膠，絕緣標稱厚度表1的規定，最薄點厚度應不小于標稱值的90%-0.1mm。絕緣性能符合GB/T 12706.2-2008中EPR絕緣混合料要求，絕緣膠為紅色。
絕緣擠包時同時擠包半導電導體屏蔽和可剝離絕緣屏蔽。
2.3 屏蔽層
動力芯50mm2及以下屏蔽層由鍍錫銅絲和纖維混合編織組成;動力芯70mm2及以上屏蔽層由鍍錫銅絲編織組成。
外護套
外護套采用耐候橡膠，護套標稱厚度符合表1的規定，最薄點厚度應不小于標稱值的85%-0.1mm。護套性能符合GB/T 12706.2-2008中SE1護套混合料要求。護套顏色為黑色。
主要用于：
1、配電網重復使用的臨時線路，應急搶修路旁線路，電業局臨時作業用線。
2、箱變、開關柜內部連接，開關柜、環網柜內部或柜間連接、移動變電站和高壓下引線等。
3、適用于各種低壓開關柜及電機用引接導線。
4、附件廠試驗用電纜(重復使用)。需要柔軟電纜的場所。
5、變頻器和變頻電機等類似設備的連接，變頻裝置用乙丙橡膠絕緣軟電纜
1、適用于各種低壓開關柜及電機用引接導線。
2、導體采用絞合的鍍錫銅絲，電纜導體連續運行溫度為90℃。
3、本產品采用乙丙橡皮絕緣，混合膠護套，符合環保要求。
4、外護套具有很好的阻燃性及耐油、耐臭氧性能。
5、生產范圍:6mm2~630mm2
6、電壓等級:0.6/1KV 8.7/15KV 26/35KV 64/110KV
三 產品結構和性能特點
導體采用5類軟導體，一般都鍍錫;
6kV及以上電纜絕緣采用三層共擠工藝，具備與交聯電纜同樣的耐壓和局部放電性能指標;
6kV及以上電纜屏蔽采用銅絲編織形式，以適應彎曲和移動需要，柔軟;短距離(小于5米)時，可不要金屬屏蔽，但必須經技術人員溝通確認;護套采用氯丁橡膠護套，具備阻燃性和耐油性等。
四 中高壓軟電纜產品附件的選擇
采用交聯電纜用冷縮或熱縮附件即可，但需注意：
因軟導體比同截面的緊壓導體粗，另外絕緣層一般比交聯絕緣厚0.5mm，總體上絕緣后外徑會大1.5mm以上。壓接線鼻子時沒有問題，附件尺寸有時需要比交聯電纜大一檔。
64/110KV產品結構和性能特點
6kV及以上電纜絕緣采用三層共擠工藝，具備與交聯電纜同樣的耐壓和局部放電性能指標;
6kV及以上電纜屏蔽采用銅絲編織形式，以適應彎曲和移動需要，柔軟;短距離(小于5米)時，可不要金屬屏蔽，但必須經技術人員溝通確認;采用交聯電纜用冷縮或熱縮附件即可，但需注意：因軟導體比同截面的緊壓導體粗，另外絕緣層一般比交聯絕緣厚0.5mm，總體上絕緣后外徑會大1.5mm以上。壓接線鼻子時沒有問題，附件尺寸有時需要比交聯電纜大一檔。對電纜有特殊要求的，如適合大長度懸掛敷設，耐低溫、阻燃、防水阻和導體鍍錫等要求，我公司可提供定做服務!
