型號：BER
電壓等級：8.7/15kv
平方數：6mm2-630mm2
1 電纜技術條件
1.1 導體
導體采用鍍錫退火軟銅導體，導體應符合GB/T 3956-2008中第5種軟銅導體的規定，導體外繞包半導電帶。
1.2 絕緣
絕緣采用乙丙橡膠，絕緣標稱厚度表1的規定，最薄點厚度應不小于標稱值的90%-0.1mm。絕緣性能符合GB/T 12706.2-2008中EPR絕緣混合料要求。
絕緣擠包時同時擠包半導電導體屏蔽和可剝離絕緣屏蔽。
2 電纜試驗條件
2.1 電纜導體20℃時直流電阻應符合GB/T 3956-2008中第5種軟銅鍍金屬導體的規定。
2.2 電纜應經受交流18kV，15分鐘耐壓試驗不擊穿;
3 電纜最小允許彎曲半徑為絕緣后外徑的6倍。
4 其他未盡事宜參照GB/T 12706.2-2008中相關規定。

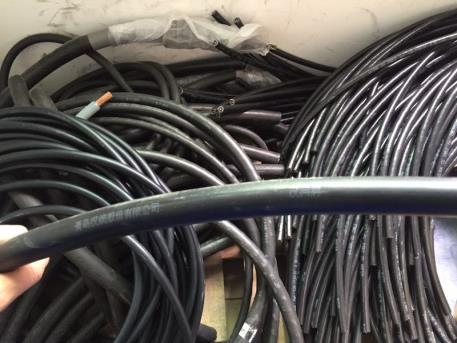

BER系列乙丙橡膠絕緣軟電纜的說明
一 產品電壓等級和生產范圍
電壓等級：1-110kV;
規格范圍：到630平方;
二 產品用途(潛在用戶)
電業局臨時作業用線，箱變、開關柜內部連接，箱變、開關柜與外部連接，附件廠試驗用電纜(重復使用)。
所有用途的根源都在于產品的柔性上，方便重復使用，彎曲半徑小(6D)，需要的空間小。

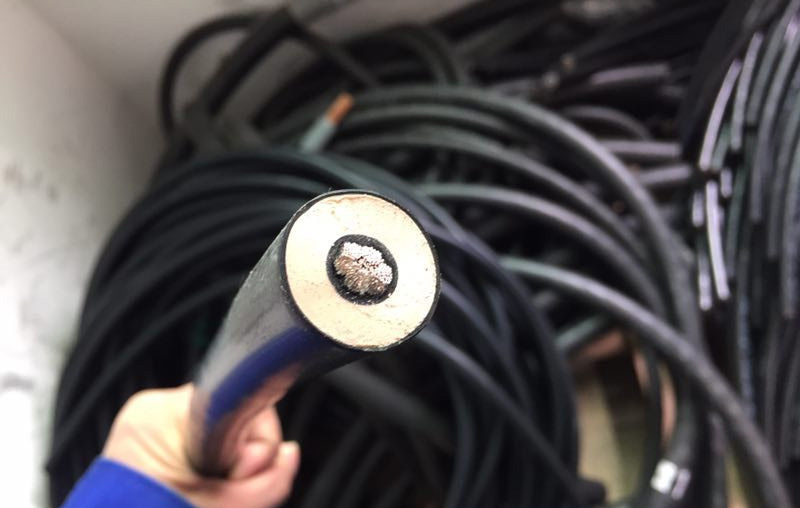

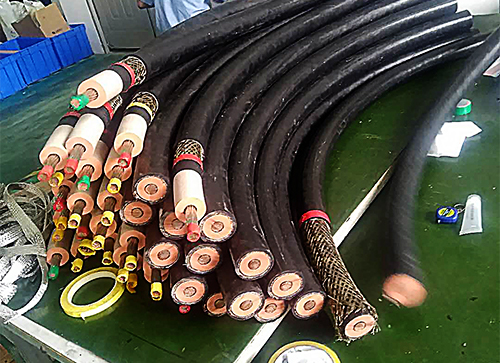

三 產品結構和性能特點
導體采用5類軟導體，一般都鍍錫;
6kV及以上電纜絕緣采用三層共擠工藝，具備與交聯電纜同樣的耐壓和局部放電性能指標;
6kV及以上電纜屏蔽采用銅絲編織形式，以適應彎曲和移動需要，柔軟;短距離(小于5米)時，可不要金屬屏蔽，但必須經技術人員溝通確認;
護套采用氯丁橡膠護套，具備阻燃性和耐油性等。

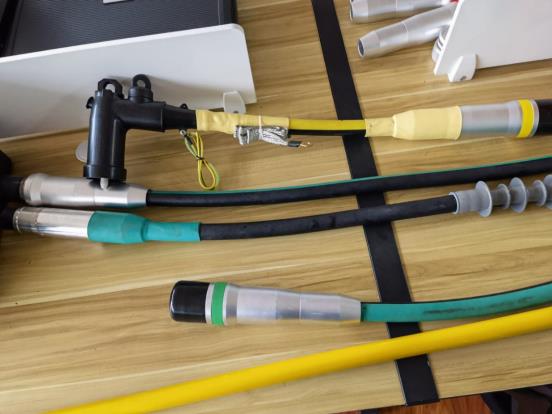

四 中高壓軟電纜產品附件的選擇
采用交聯電纜用冷縮或熱縮附件即可，但需注意：因軟導體比同截面的緊壓導體粗，另外絕緣層一般比交聯絕緣厚0.5mm，總體上絕緣后外徑會大1.5mm以上。壓接線鼻子時沒有問題，附件尺寸有時需要比交聯電纜大一檔。
